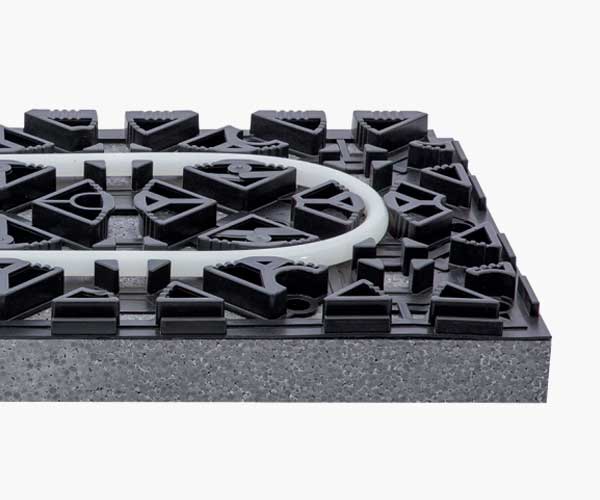

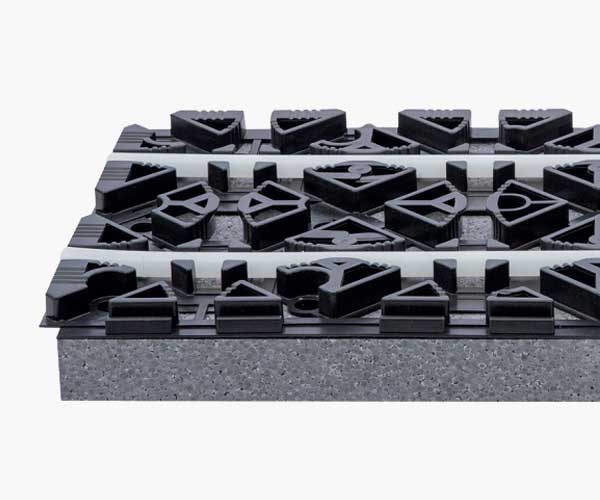

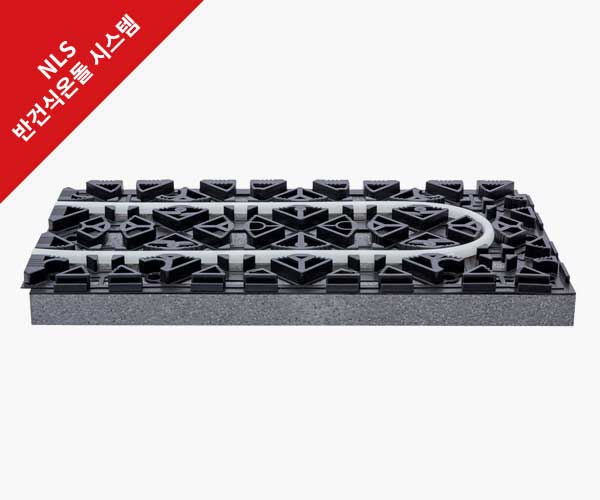

NLS 반건식온돌 특징
- 기포콘크리트 불필요
- 크랙방지를 위한 메쉬 형태 패널
- 난방코일 작업 시 U핀 및 보호메쉬 불필요
- 타 공종 병행 작업 가능
- 방통 설계 두께별 생산가능
NLS 반건식온돌 단면구조
NLS 반건식온돌 패널 구성 단열재, 기포채, Co.C 2종의 공종을 NLS의 반건식 패널이 한번의 공종으로 해결할 수 있는 발명특허 제품이다.
| No. | 모델명 | 용도 | 두께(mm) | |
|---|---|---|---|---|
| 패널 | 마감(방통)몰탈 | |||
| 1 | NLS 반건식 40 | 70 방통용 | 40 | 패널 위 30mm 이상 / 패널 포함 50mm 이상 |
| 2 | NLS 반건식 50 | 80 방통용 | 50 | |
| 3 | NLS 반건식 60 | 90 방통용 | 60 | |
| 4 | NLS 반건식 70 | 100 방통용 | 70 | |
| 5 | NLS 반건식 80 | 110 방통용 | 80 | |
| 6 | NLS 반건식 90 | 120 방통용 | 90 | |
| 7 | NLS 반건식 100 | 130 방통용 | 100 | |
| 8 | NLS 반건식 110 | 140 방통용 | 110 | |
| 9 | NLS 반건식 120 | 150 방통용 | 120 | |
반건식온돌 시스템 시공
-
1
반건식 패널 조립
벽 측면완충재와 밀착하여 조립한다.
끝 부분이 남거나 모자라면 재단하여 맞춘다.
설치 후 틈이 발생하는 부분이 있으면 몰탈이 흘러 들어가지 않도록 우레탄 폼으로 꼼꼼히 매워준다.
-
2
난방코일 시공
난방코일은 가능한 연결하지 않아야 한다.
난방코일 배관은 1분배당 4평 이하로 하는 것이 좋다.
-
3
마감(방통몰탈) 시공
마감(방통몰탈)은 패널 위 30mm 이상 타설 한다.
-
4
미장
-
5
미장마감
-
or
황토미장마감
